垂直振動輸送機用途

　　ZC系列垂直振動輸送機是以振動電機作為激振源，廣泛應用于冶金、煤炭、化工、建材、糧食、機械、醫藥、食品等行業。用于粉狀、顆粒狀物料的垂直提升作業，也可對物料進行干燥、冷卻作業。

垂直振動輸送機特點

與其它類型的輸送機、斗式提升機等相比具有以下特點：
（1）占地面積小，便于工藝布置。
（2）節約電能，料槽磨損小。
（3）噪音低，結構簡單，安裝、維修便利。
（4）物料可向上輸送，亦可向下輸送。

垂直振動輸送機結構與工作原理

　　 ZC系列垂直振動輸送機的驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成，輸送塔座于減振裝置上，減振裝置由底座和隔振彈簧組成。（見圖一）
　　當垂直輸送機工作時，根據雙振動電機自同步原理，由振動電機產生激振力，強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動，螺旋槽內的物料則受輸送槽的作用，作勻速拋擲圓運動，沿輸送槽體向上運動，從而完成物料的向上（或向下）輸送作業。

產品選 型：

型號編制說明：

分類及用途：

（1）基本型（ZC-□），為敞開輸送槽結構，用于一般物料無特殊要求的向上（或向下）輸送作業。
（2）封閉型（ZC-□F）為封閉輸送槽結構，用于對物料有防潮要求的場合向上（或向下）輸送作業。

電源控制：

　　ZC系列垂直振動輸送機配套GK型反接制動控制箱。用于使輸送機在停機時，快速通過共振區，防止機器經過共振區時產生較大的振幅，同時具有對電機過流、過載、斷相等保護功能。

型  號	輸送 高度 (mm)	輸送 量 (t/h)	物料 粒度 (mm)	振幅 (mm)	電機 型號	供電 電壓 (V)	電機 功率 (kw)	振動 頻率 (min-1)	整機 重量 (kg)	揉搓制動 控 制 箱
ZC-1500	1500	0.6	0～30	0～4	ZG410	380	2×0.75	1450	400	GK-15
ZC-2000	2000	1.2			ZG415		2×0.75		500	GK-15
ZC-3000	3000	2			ZG618		2×1.1	960	700	GK-30
ZC-4000	4000	4			ZG625		2×1.5		1000	GK-30
ZC-4500	4500	4			ZG625		2×1.5		1200	GK-30
ZC-5000	5000	5			ZG636		2×2.2		1450	GK-60
ZC-6000	6000	5	0～60		ZG636		2×2.2		1800	GK-60

注：表中輸送量按容重1.6噸/米3計。

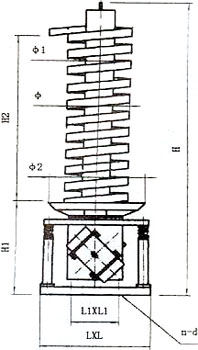

外型尺寸：

型  號	Ф	Ф2	Ф3	H	H1	H2	L×L	b×b	16-d
ZC-1500	325	159	550	1960	460	1520	480×480	100×100	16-16
ZC-2000	400	203	620	2510	520	2020	540×540	120×120	16-16
ZC-3000	500	273	730	3590	640	3020	660×660	140×140	16-18
ZC-4000	600	299	850	4650	670	4020	800×800	160×160	16-20
ZC-4500	650	325	980	5290	700	4520	890×890	170×170	16-20
ZC-5000	700	351	1000	5800	725	5020	950×950	175×175	16-22
ZC-6000	800	402	1100	6990	780	6020	1030×1030	180×180	16-22
